На 404 и 406 диски по аналогию планирую сделать.
Диски представленные в данном обзоре сделаны для 427 машины. Но могут быть использованы и на 437.
______________
По вопросам материаловедения:

Большинство колесных дисков изготавливается из низкоуглеродистых сталей, таких как сталь 10,  сталь 15, сталь 20.
Марки стали в ободе и диске могут различаться.
Эти стали пластичны и при ударе гнуться, а не лопаются. Что отвечает требованиям безопасности и ремонтопригодности.
Существенных ограничений по свариваемости  этих сталей  - нет. Они относятся к "хорошо свариваемым", и не склонны к отпускной хрупкости.
Такие колесные диски могут подвергаться ремонтным воздействиям в виде сварки, правки, зачистки и покраски.


Но есть источники, которые утверждают что: "растет количество стальных колесных дисков из низколегированных сталей, а в ограниченном количестве  и из легированных сталей."

Поэтому если есть сомнения в сварке, и нет под боком лаборатории для определения материала, то можно провести следующий тест: наложить пробный шов, и  попробовать просверлить метал в непосредственной близости шва. Если металл после сварки подвергся закалке, то от сварки таких дисков лучше отказаться.


p.s. Вопрос вырезания сердцевины диска и его переваривания с целью изменения вылета не является простым, и имеет нюансы.

Кольца сразу с отверстиями под шпильки.

А сверление, или даже фрезерование отверстий в дисках нужно для установки и замены шпилек в кольцах.

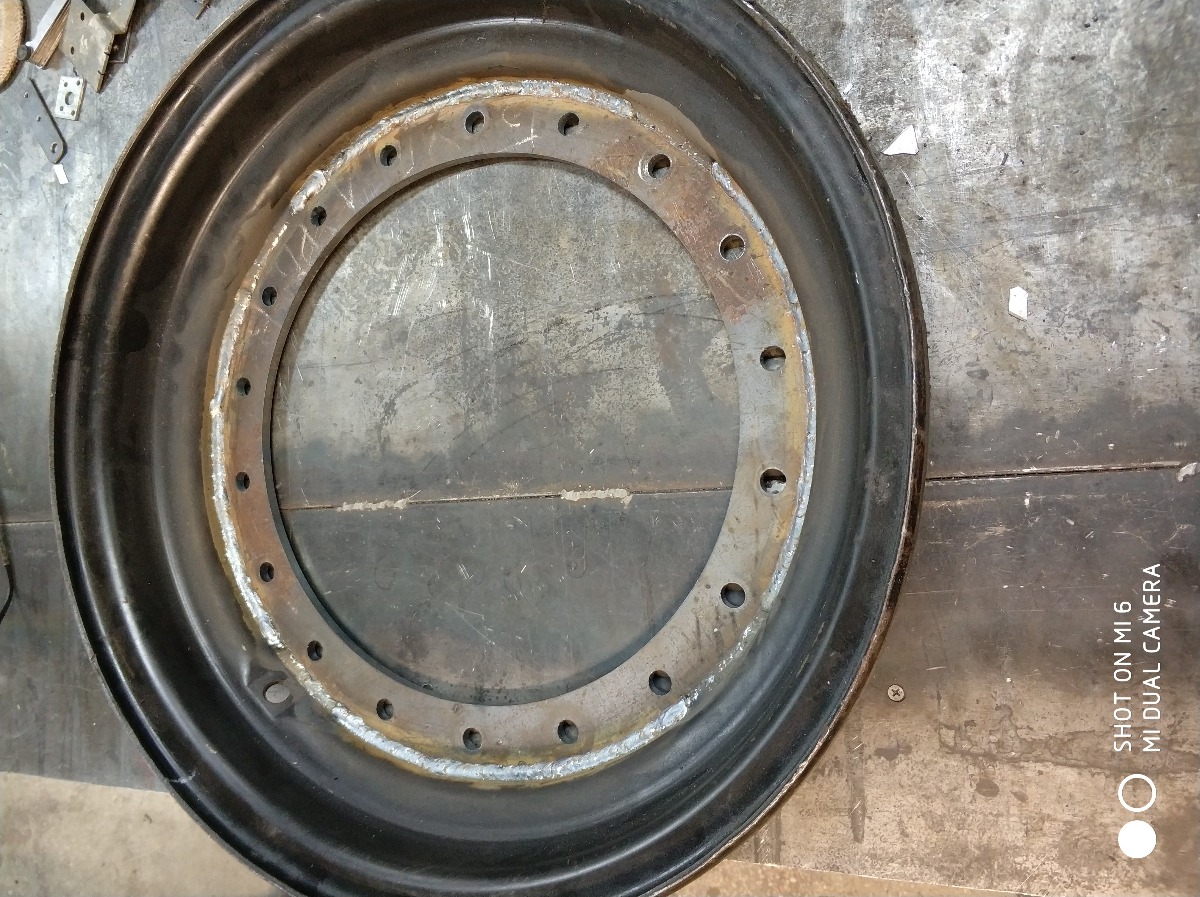

На фото - в дисках отверстия размером 25 мм. Кольца еще не приварены.

Мосты 3-го поколения имеют довольно много модификаций.   Этот дизайн ставят уже почти  40 лет на самые разные Унимоги, включая все современные модели.

Общие черты  - корпус из двух частей, бортовые редукторы. жесткие блокировки. Ширина от 1800 до 2200мм
Вес в районе 400-600кг /мост. Могут быть варианты, поскольку мосты имеют индекс нагрузки от 4,4 до 8 тонн на ось.
Более тяжелые мосты можно косвенно отличить по 8 и 10 шпилечному дизайну колесных фланцев.

Передаточные числа мостов от 4,5 до 8. Конкретно надо смотреть табличку на кукле моста. Существуют разные главные пары и пары шестерен бортовых редукторов. Не все опции не на все мосты доступны. А если и доступны то могут иметь весьма внушительный ценник.

По взаимозаменяемости запасных частей надо внимательно смотреть. Что то от чего-то подходит, а что то и нет совсем.
Как минимум есть два варианта бортовых редукторов ( с меньшим и большим объемом масла)  Есть варианты по тормозным суппортам и прочему.

Запрессовываем качественные шпильки.



Делаем распорные кольца.



И, помолясь, собираем





Диски сделаны для бескамерных шин, но допускается сборка с камерами. Как и сделано в данном конкретном случае.
Делал диски и собирал колеса я сам. Так что могу еще сделать инструкцию по сборке.
Тут полный фотоальбом https://offroadmaster.ru//photo/TLCrazy_island/2903/

Кольца приварены.

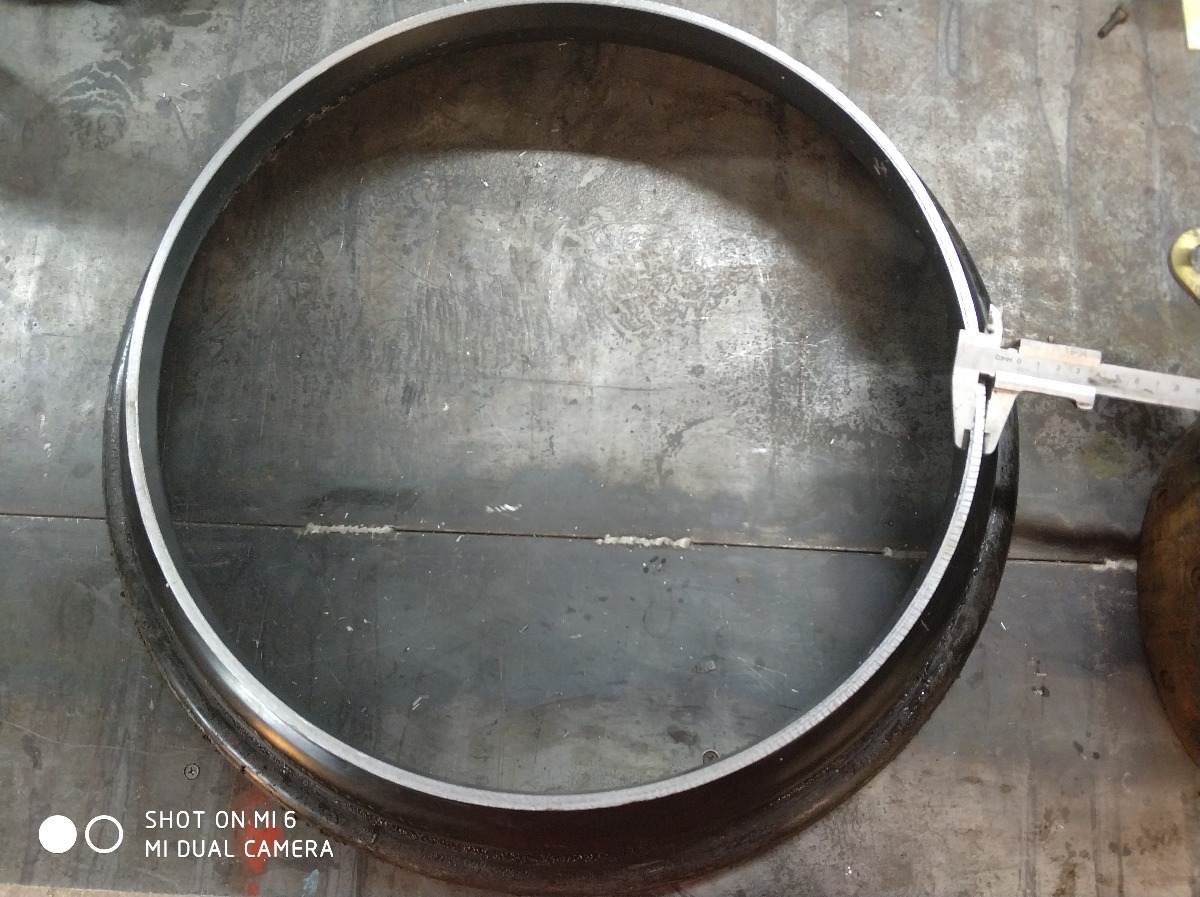

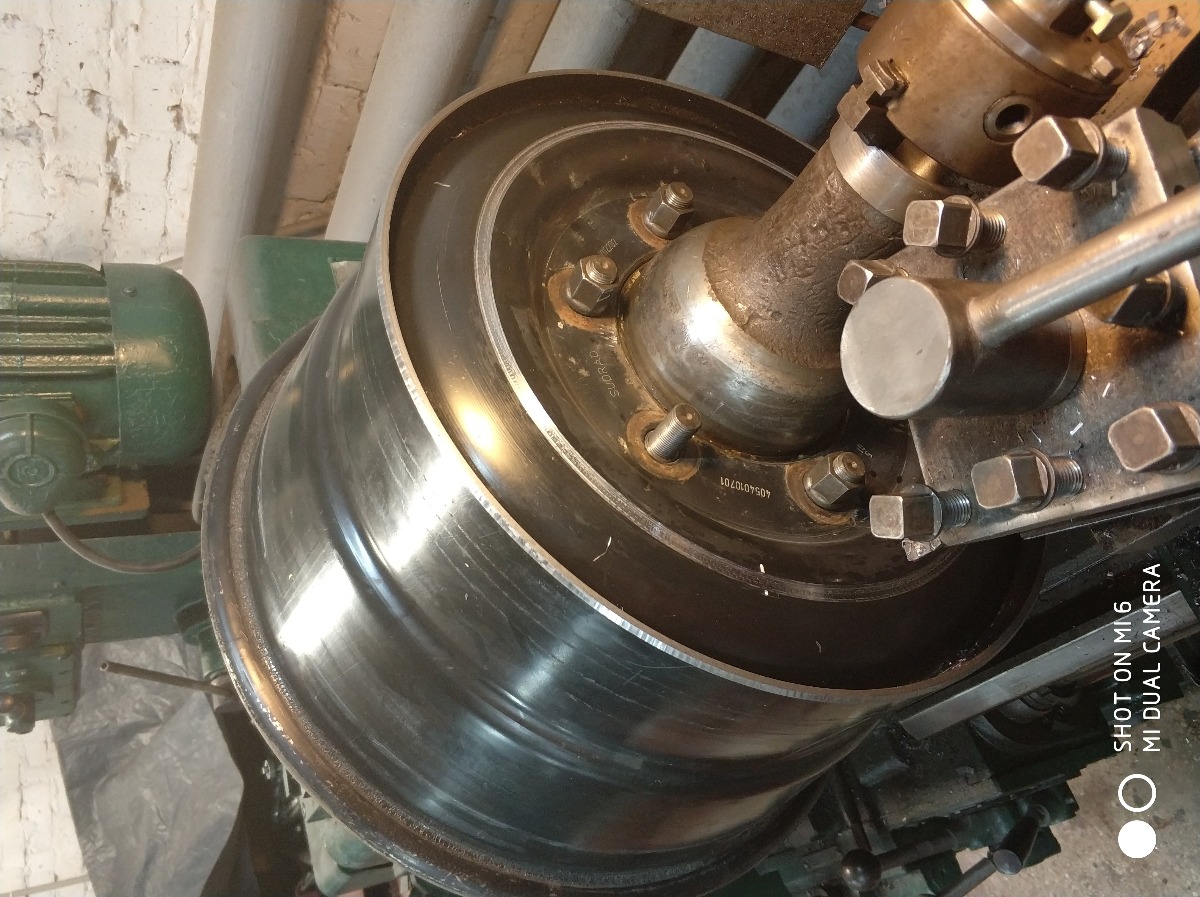

Ставим диски снова в токарный станок, и протачиваем плоскости, обеспечивая правильную геометрию диска.

В диске делаем проточку  под резиновое кольцо.  Размеры паза согласно ГОСТ.



Правда там немого сложнее.  В диске - паз под кольцо. а в ободе буртик, который обеспечивает центровку, плотную посадку и  прижим кольца. Примерно как сделано на американских армейских дисках.

Кольца чертим на компьютере.  Заказываем резку на лазере. Снимаем фаску и тщательно привариваем.

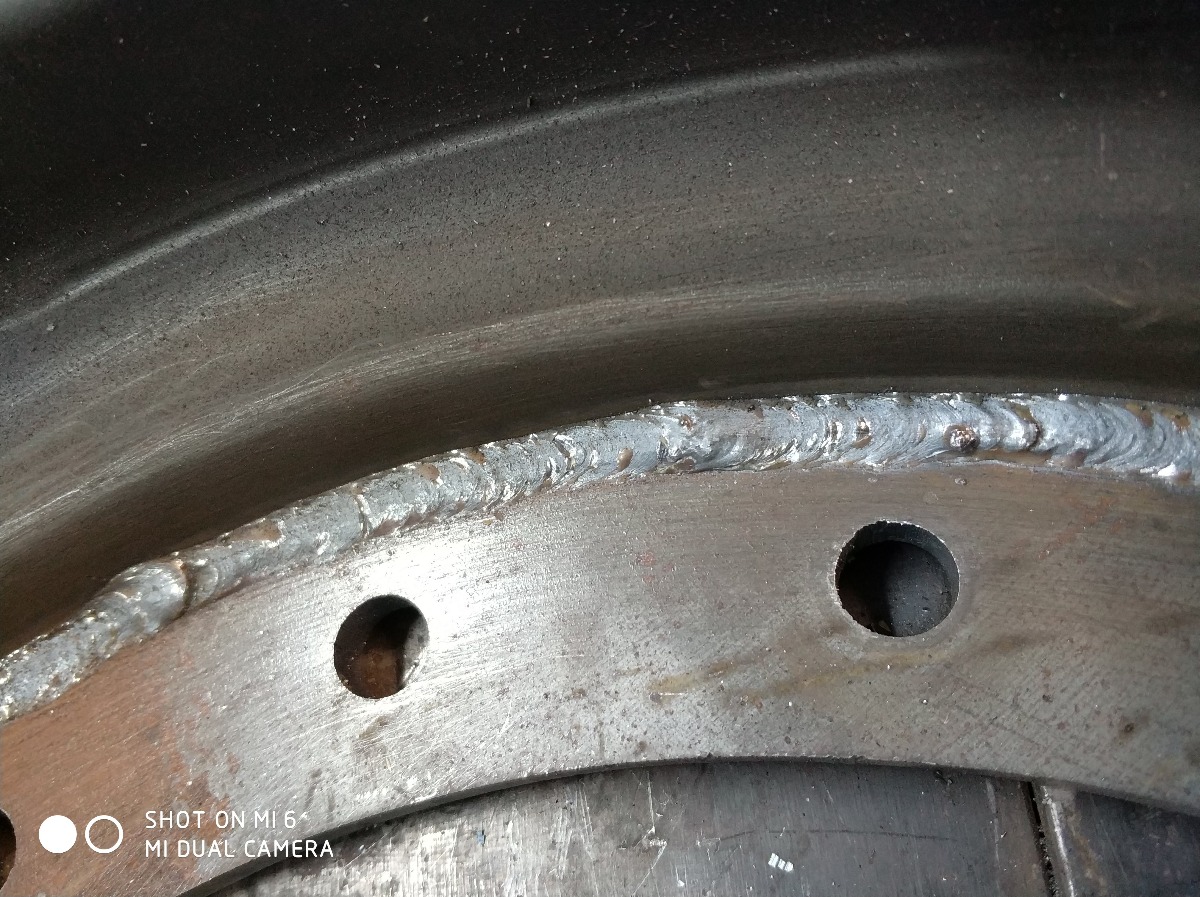

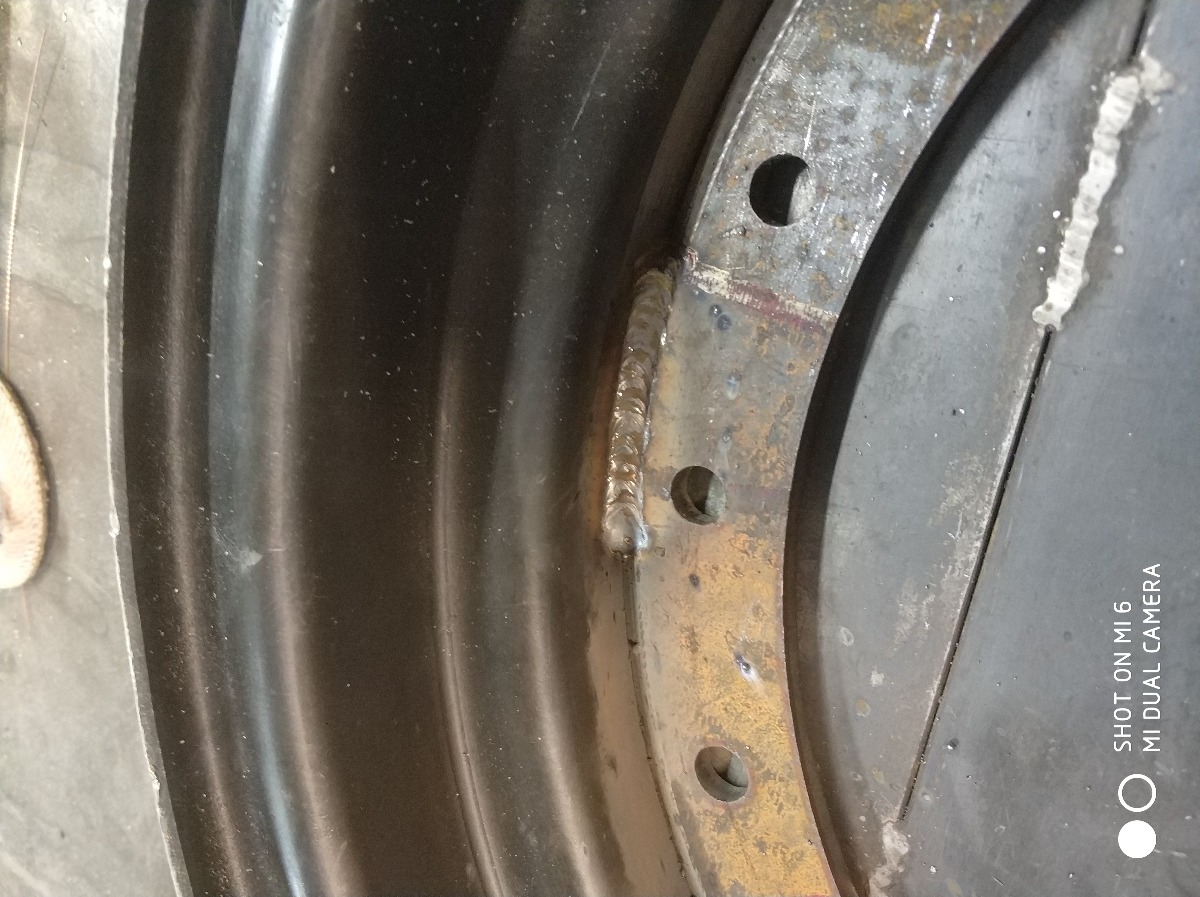

Кольцо толщиной 12 мм варится к диску, кольцо толщиной 8 мм - к ободу.  В толщину заложен припуск под финальную проточку плоскостей. -1.5-2мм.

Сталь 09г2с -  конструкционная низколегированная для сварных конструкций.









Перед приваркой  колец к дискам  производим координатное сверление  отверстий в дисках, через которые, в последствии, будем устанавливать шпильки ( и производить их ремонт при необходимости)

Токарный станок в этом деле категорически необходим.

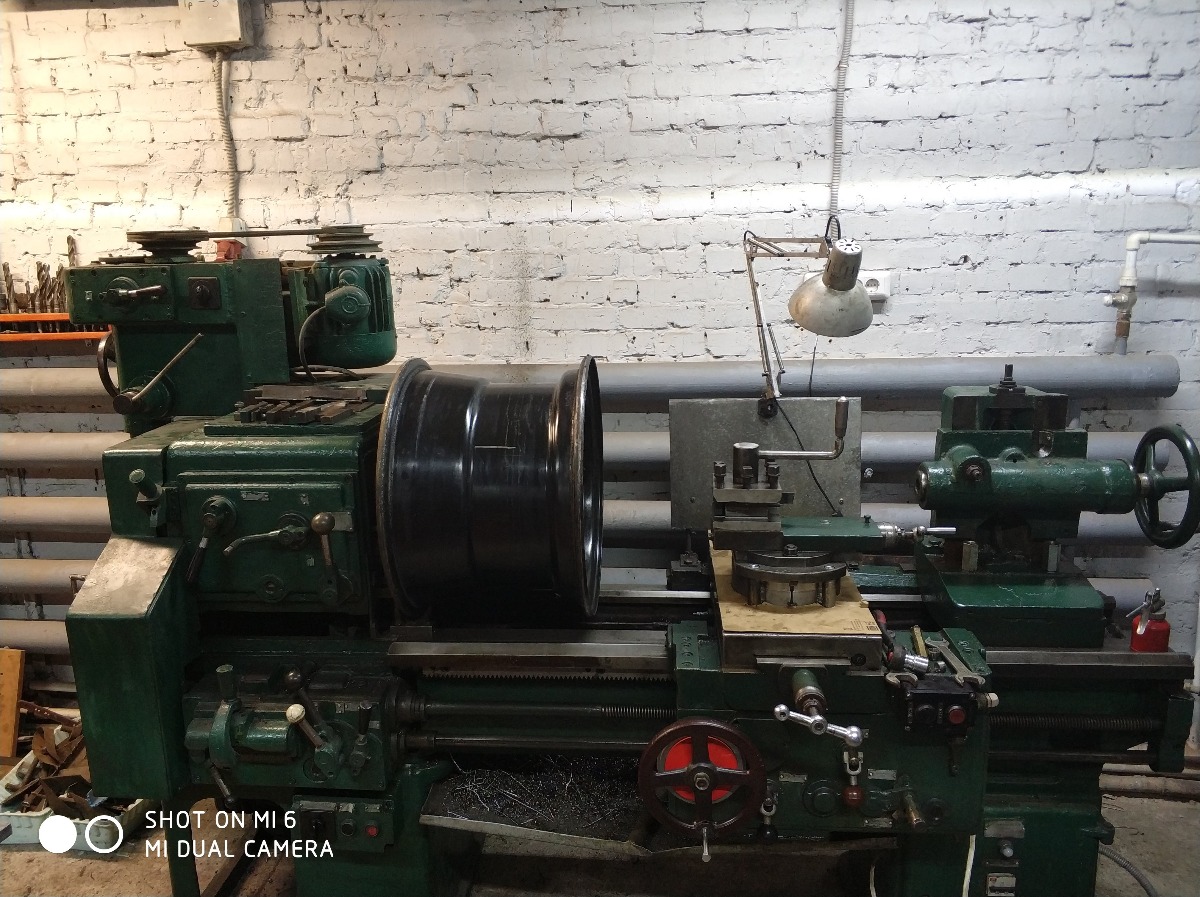

Работа на станке позволяет точно разрезать диск, проконтролировать его геометрию и биения, обеспечить повторяемость операций, проточить посадки под кольца и снять фаски под сварку.
Это позволяет сделать работу с качеством значительно выше, чем даже требования ГОСТа на эту тему.

Кстати о ГОСТах. Поскольку велосипед мы не изобретаем, а просто стараемся качественно его изготовить, то изучение и следование ГОСТам тут совершенно не лишнее.
В частности использовались:
ГОСТ  11284-75  ОТВЕРСТИЯ СКВОЗНЫЕ ПОД КРЕПЕЖНЫЕ ДЕТАЛИ
ГОСТ 9833-73. Кольца резиновые уплотнительные круглого сечения для гидравлических и пневматических устройств.
ГОСТ 16037-80 Соединения сварные стальных трубопроводов
ГОСТ 10409-74 КОЛЕСА АВТОМОБИЛЬНЫЕ С РАЗБОРНЫМ ОБОДОМ


Для информации -  диски используемые в отчете  - Унимог.  диаметр 20", ширина 14"

Ну а я все таки  расскажу про диски.

Разборные диски, в том  числе с внутренним бедлоком  я видел разные.
Ездил на алюминиевых японских, держал в  руках армейские американские HEMTT, бэдлоки hitchenson, разборные заводские диски газ / зил, ну и самодельные стальные диски в разном исполнении.

На основе личного и обобщенного опыта пришло понимание - как надо делать.
Понимание "как НЕ надо делать" тоже есть, и по наличию свободного времени, обещаю сделаю небольшой обзор на эту многострадальную тему.

Чтобы "по уму" сделать разборный диск - исполнение должно быть точным и качественным, кольца прочными, крепежные элементы надежными и ремонтопригодными. Герметичность должна достигаться специальными уплотнениями (кольцами) предусмотренными конструкцией.

Было время я таскал диски к токарям в трамвайных депо.  Но тащить туда железяки а потом тащить оттуда то, что получилось - тот еще техпроцесс... Ни удовольствия ни гарантий качества.

Поэтому техпроцесс у меня теперь локализован!

Резина  1200*500-508 ИД-П 284 (500/70-20) .  Урал лаптежник.
Реальный  размер 1150мм  (~46") ширина 500мм. ( по протектору 450)

Изначально резина 16 слоев. Облегчена. далили 8 слоев изнутри. 8 осталось.  На протекторе дополнительно нарезаны полосы/ламели.
Резина камерная! Но подготовлена нами под безкамерную установку.


Филин помогал взвешивать - поэтому вес покрышки знает - 71,7 кг в варианте 8 слоев.
